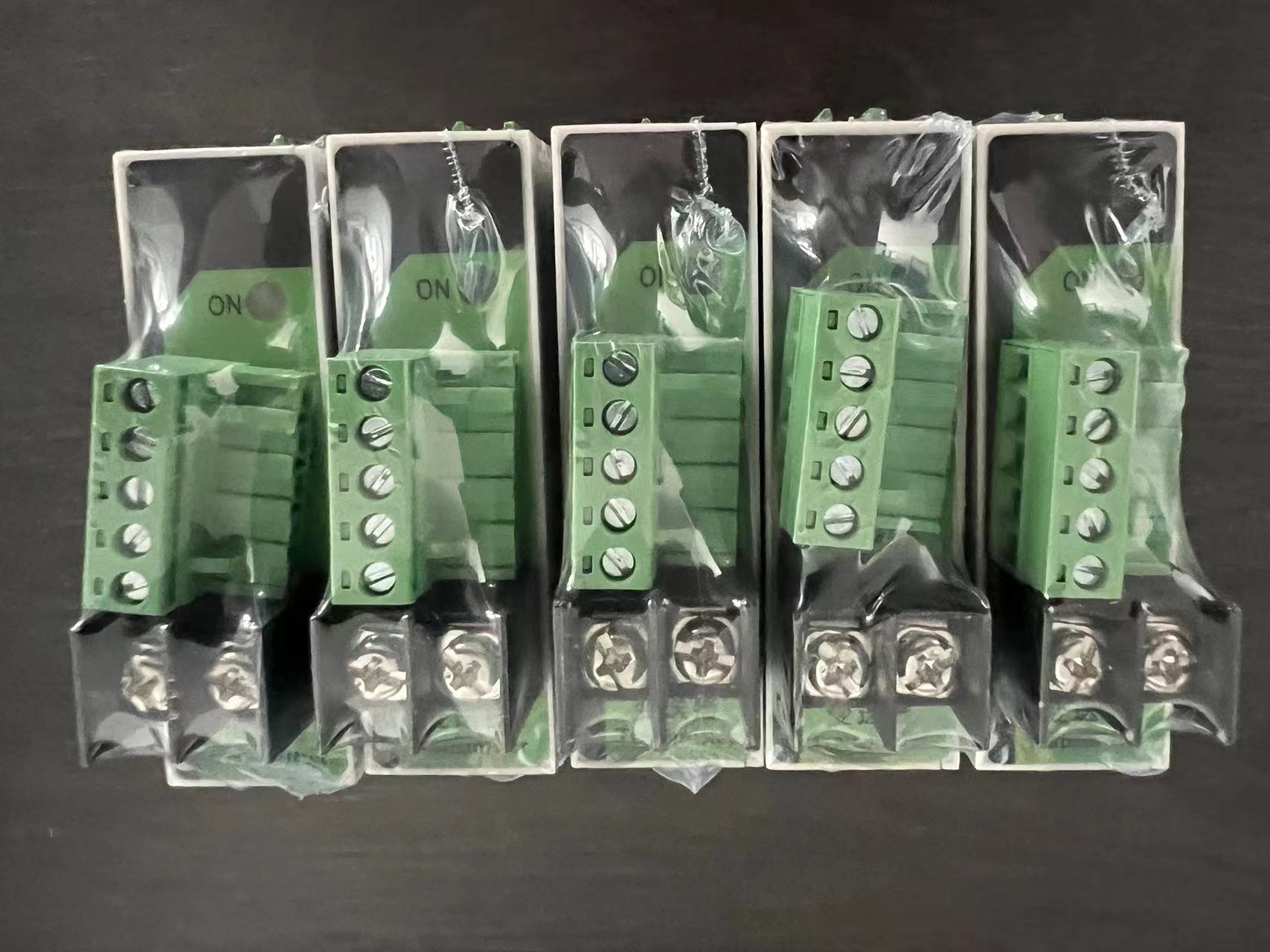

JD194-BS4I-0-5A/4-20mA JD194-BS4I电流变送器
来源: | 作者:huaidian | 发布时间: 2024-08-26 | 450 次浏览 | 分享到:



0-5A/4-20mA JD194-BS4I电流变送器
    用途：是种将电网中的电流参数，经隔离变送成线性的直流模拟信号的装置。
    测量：单相交流电流
    精度：0.2%、0.5%
    输出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号

0-5A/4-20mA JD194-BS4I电流变送器■技术参数

交流输入

0.1A, 1A, 5A等

输入负载

电流互感器CT：≤0.2VA

允许过载

电压×2倍标称值持续；电流×10倍标称值10S

精度

0.5%

响应时间

≤400ms

输出电压

0~10Vdc, 0~5Vdc(负载电阻＝输入电压/10mAdc)

输出电流

0~20mAdc ,4~20mAdc（负载电阻＝10Vdc/输出电流）

输出波纹

≤0.5% RO峰峰值

工作环境温湿度

0~50℃/小于80%相对湿度（无冷凝状态）

贮存环境温湿度

-20~70℃/小于70%相对湿度（无冷凝状态）

使用电源

AC/DC 80V ～ 270V　可订制殊规格（DC12V，24V，48V）

隔离

输入/输出/电源/外壳

电源消耗

DC约3W，AC约4VA

外壳材料

ABS防火材料

重量

约300克

耐压强度

AC2kVrms/min

缘阻抗

DC500V时大于100MΩ

外形尺寸

135（L）×  23（W）× 92（H）mm

安装方式

35mm标准导轨
