前言

电压变送器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。被广泛应用于工业自动化和过程控制领域，其主要特点在于高精度、可靠性和抗干扰性能。

分类

原理

电压变送器的基本工作原理是将传感器产生的模拟电信号通过内部放大、滤波等电路处理后，转换成标准的电压或电流信号输出。其中，电压变送器常采用电桥式测量原理进行信号处理，也可以采用差动放大、隔离等其他技术实现信号转换和隔离。

作用

电压变送器的作用主要体现在将传感器产生的模拟电信号经过线性变换、滤波和隔离等内部电路处理后，转换成标准的电信号输出，以便于PLC、DCS等控制装置的识别和处理。在工业过程控制中，电压变送器常被应用于测量和监测温度、压力、流量、液位等各种过程参数，以实现对工艺过程的自动控制和调节。

应用

电压变送器在应用领域上具有广泛的适用性。除了工业自动化和过程控制领域，它还被广泛用于测量和监测环境参数，如温度、压力、液位等。通过将传感器产生的模拟电信号转换成标准的电信号输出，电压变送器为控制装置提供了可靠且准确的输入信号，实现了对工艺过程的精确控制和调节。

产品推荐

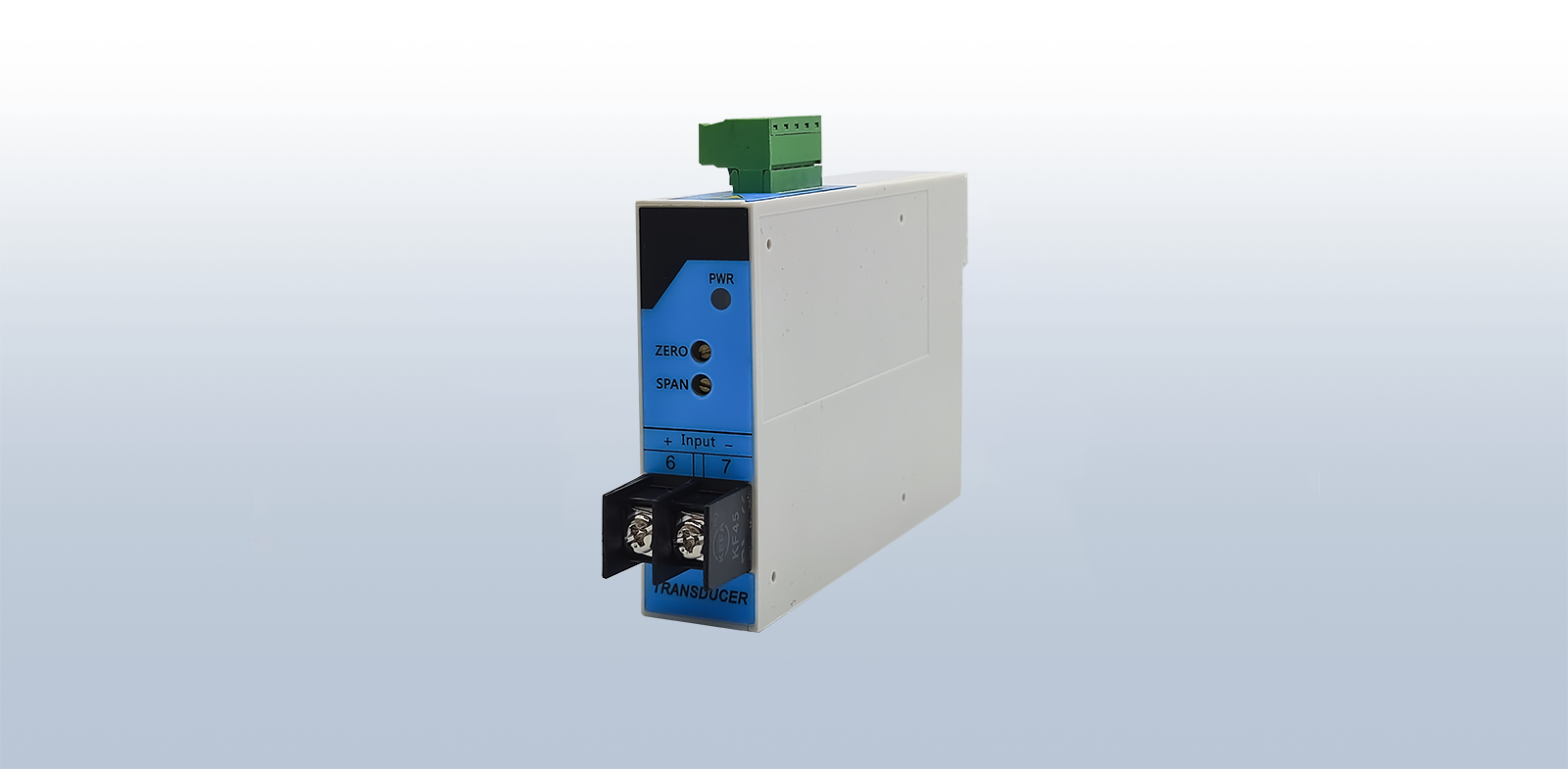

如图所示,上图型号为HDA-V1单相交流电压变送器

功能特点

◆ 精度可达 0.2 级，计量精确；

◆ 采用 ABS 防火材质，可靠耐用；

◆ 35mm 标准导轨安装，安装简便；

◆ 低功耗、三重隔离、可靠性高；

◆ 广泛应用于电力、石油、煤炭、冶金、铁道等领域；

技术参数

标称输入：0~120Vac，0~300Vac、0~450Vac 等

输入负载 电压互感器 PT：≤ 0.1VA

允许过载：电压 ×1.2 倍标称值持续

精 度：0.2%、0.5%，持续线性度 0.1%

响应时间：≤ 400ms

输出电压：0~10Vdc, 0~5Vdc( 负载电阻＝输入电压 /10mAdc)

输出电流：0~20mAdc ,4~20mAdc（负载电阻＝ 10Vdc/输出电流）

输出波纹：≤ 0.5% RO 峰峰值

工作环境温湿度：0~50℃ / 小于 80% 相对湿度（无冷凝状态）

贮存环境温湿度：-20~70℃ / 小于 70% 相对湿度（无冷凝状态）

使用电源：AC/DC 80V ～ 270V　可订制特殊规格

隔 离：输入 / 输出 / 电源 / 外壳

电源消耗：DC 约 3W，AC 约 4VA

外壳材料：ABS 防火材料

重 量：约 300 克

耐压强度：AC2kVrms/min

绝缘阻抗：DC500V 时大于 100MΩ

外形尺寸：135（L）× 23（W）× 92（H）mm

安装方式：35mm 标准导轨

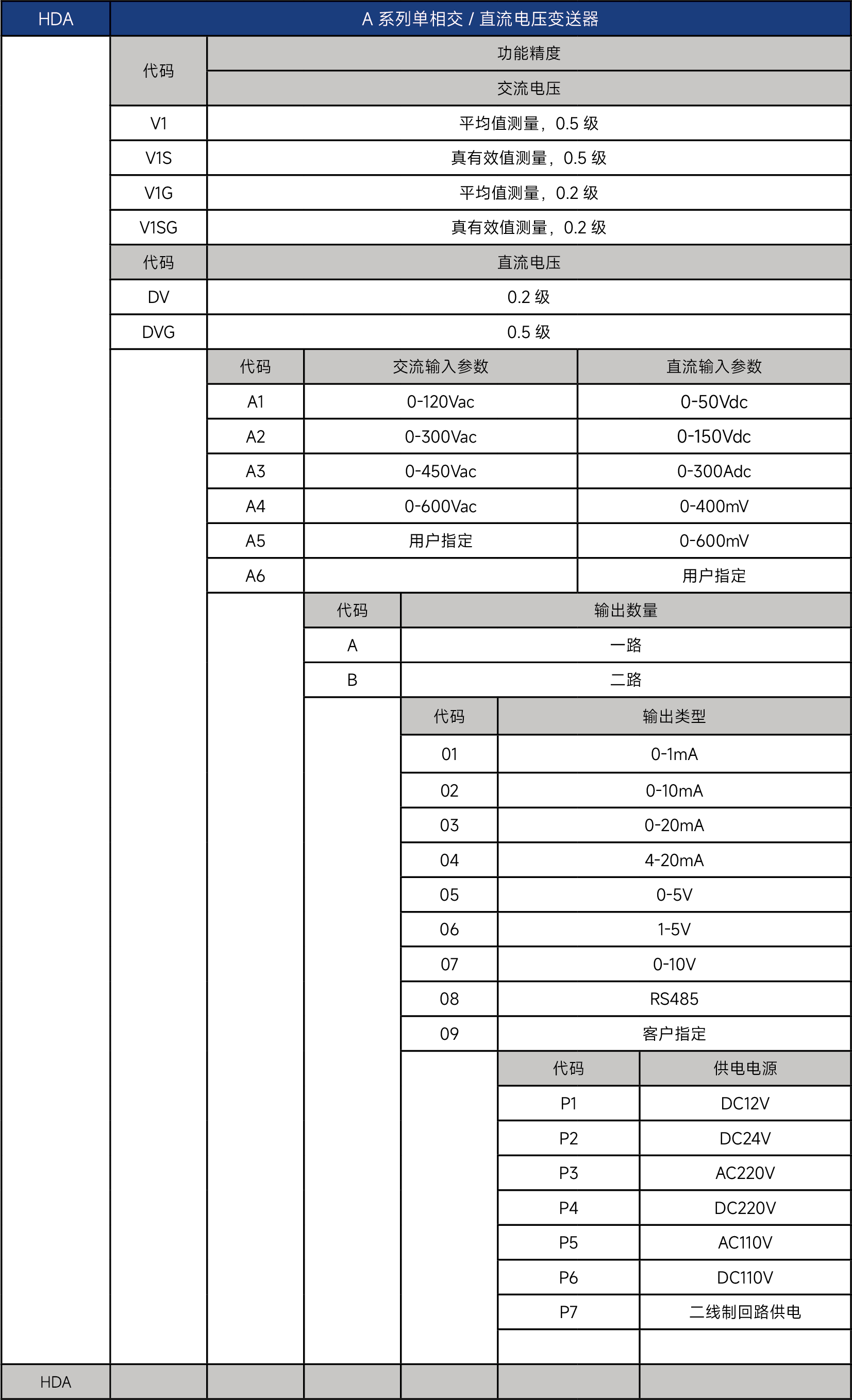

产品选型

型号：HDA-V1-A2-A-04-P3

精度：0.5%

输入：0-300Vac

输出：4~20mA

电源：AC220V
