电力系统是现代社会中不可或缺的基础设施，而功率变送器作为电力系统中的关键组件，扮演着至关重要的角色。它以其精准的测量能力、稳定的性能和灵活的应用性，成为电力系统监测、控制和保护的重要工具。在这篇文章中，我们将从工作原理、作用、特点和应用领域这几个方面为大家介绍一下功率变送器。
工作原理
功率变送器是一种电子设备，通过检测电力系统中的电压、电流和功率来实现其功能。它根据特定的算法计算功率，并将其转换为数字信号或模拟信号，然后传输到远程记录仪、调节器、控制器或计量仪表中。
功率变送器维持电力系统正常运行的关键设备之一。功率变送器能够实时检测电力系统中的电压、电流和功率，帮助用户发现潜在的漏电、短路、过载等异常情况，并及时采取措施，防止电力系统的损坏。2.强抗干扰能力：对电力系统中的干扰具有较强的抵抗能力，保证稳定可靠的信号传输。3.良好的稳定性：具备稳定的工作性能，能够长时间稳定运行。4.输入和输出隔离：具备输入与输出之间的隔离功能，确保安全可靠的信号传输。6.易安装和维护：安装和维护过程简便，提高了设备的使用效率。功率变送器广泛应用于电力、冶金、石化、化工等行业，以及机械、环保、航空和船舶等领域。在现代工业生产中，它能提升生产效率、优化生产质量和节约能源成本。

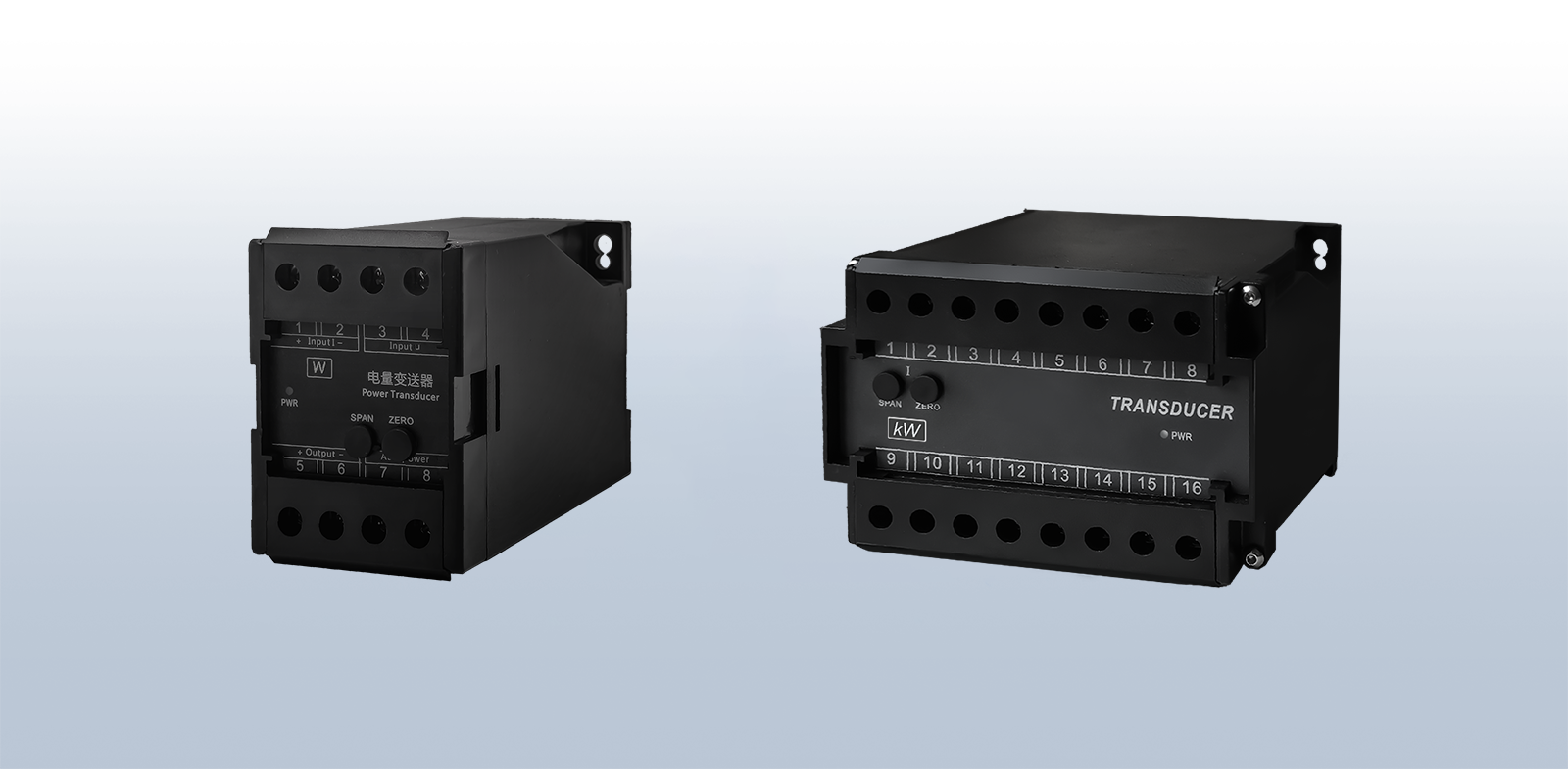

如图所示,上图型号为HDB-P1/P3/P4有功功率变送器。
功能特点
◆ 精度可达 0.2 级，计量精确
◆ 采用 ABS 防火材质，可靠耐用
◆ 35mm 标准导轨安装，安装简便
◆ 广泛应用于电力、石油、煤炭、冶金、铁道等领域
技术参数
输入负载:电压互感器PT：≤0.1VA ,电流互感器CT：≤0.2VA
允许过载:电压×2倍标称值持续；电流×2倍标称值持续；电流×10倍标称值10s
精 度: 0.2%、0.5%
响应时间: ≤400ms
输出电压: 0~10Vdc, 0~5Vdc(负载电阻＝输入电压/10mAdc)
输出电流: 0~20mAdc ,4~12~20mAdc（负载电阻＝10Vdc/输出电流）
输出波纹:≤0.5% RO峰峰值
工作环境温湿度: 0~50℃/小于80%相对湿度（无冷凝状态）
贮存环境温湿度: -20~70℃/小于70%相对湿度（无冷凝状态）
使用电源: AC220±10%，50Hz可订制特殊规格
隔 离:输入/输出/电源/外壳
电源消耗: DC约3W，AC约4VA
外壳材料: ABS防火材料
重 量:约300克
耐压强度: AC2kVrms/min
绝缘阻抗：DC500V时大于100MΩ
安装方式35mm标准导轨、底座螺钉安装

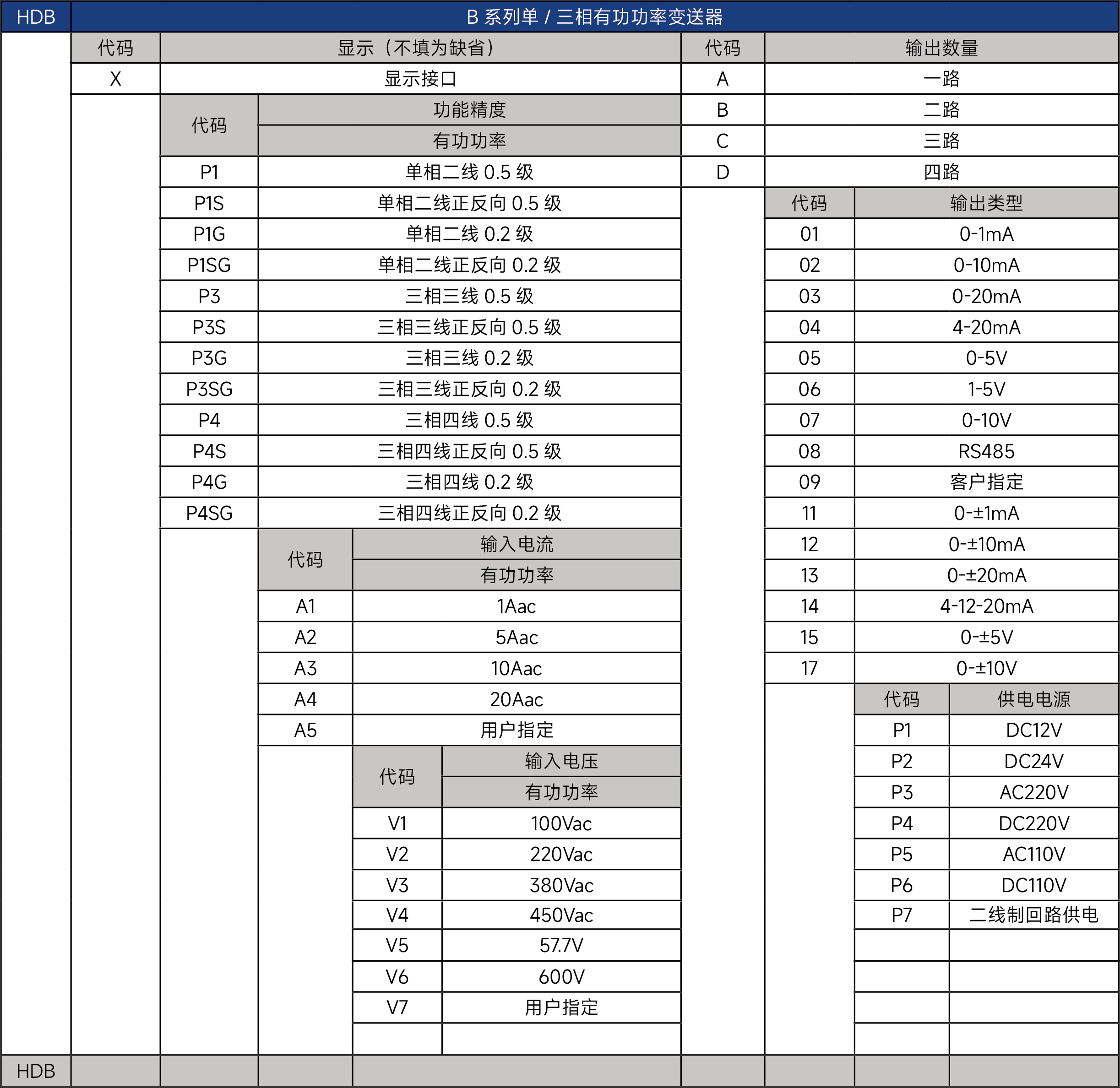

产品选型
型号：HDB-P3-A2-V3-A-04-P3
输入：三相三线、5A、380V
输出：4-20mA
电源：AC220V
数量：10 台
