用途：测量直流系统功率，隔离变送输出模拟信号

测量：直流系统电压和电流信号，电压和电流信号取样相互隔离

精度：0.2%、0.5%

输出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号

精度等级

0.2%、0.5%

响应时间

≤500ms

输入电压信号

100V,300V,600V等

输入电流信号

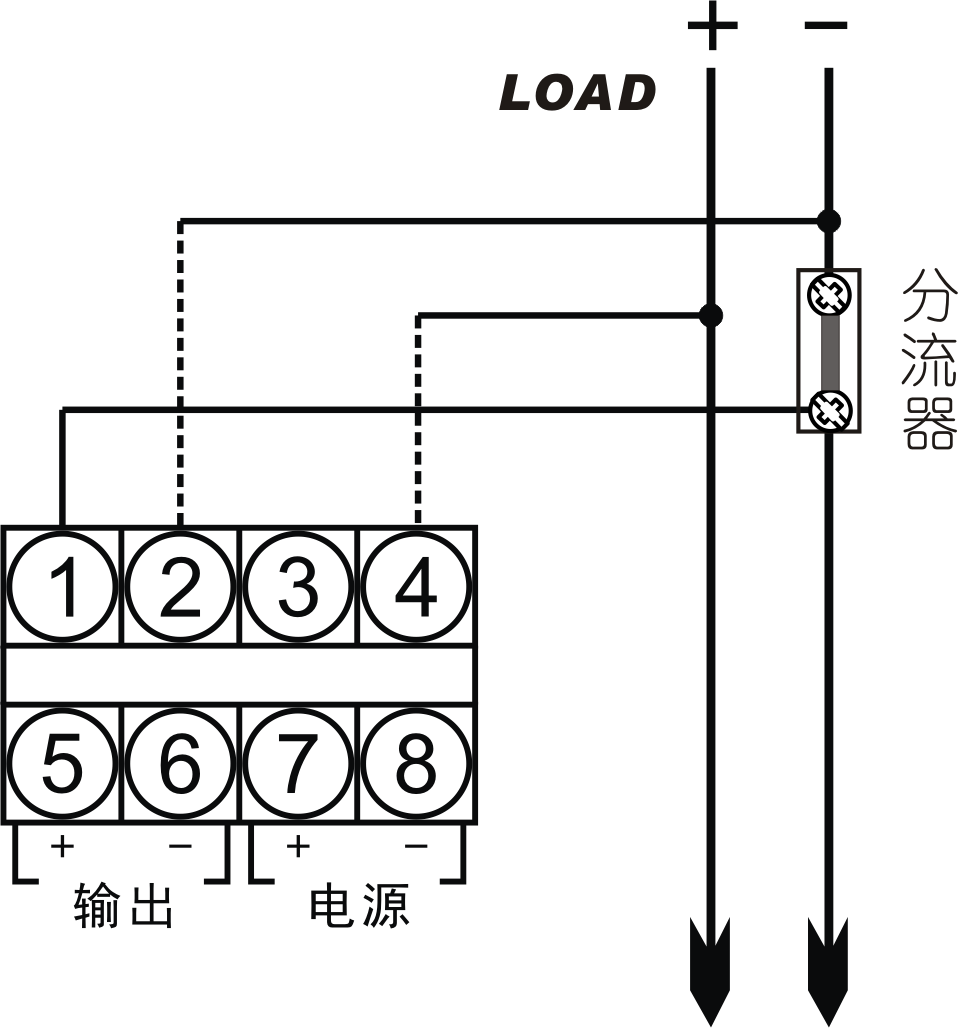

1A、5A.10A,75mV(分流器)

允许过载

电压×1.2倍标称值持续；电流×1.2倍标称值持续；电流×2倍标称值10s

输出电压

0~10Vdc,0~5Vdc(负载电阻=输入电压/10mAdc)

输出电流

0~20mAdc,4~12~20mAdc（负载电阻=10Vdc/输出电流)

输出波纹

≤0.5%RO峰峰值

外壳材料

ABS防火材料

隔离

输入/输出/电源/外壳

工作温湿度

0~50℃/小于80%相对湿度（无冷凝状态）

储存温湿度

-20~70℃/小于70%相对湿度（无冷凝状态)

使用电源

AC/DC 80V~270V 可订制特殊规格(DC12V，24V,48V)

绝缘阻抗

DC500V时大于100MΩ

耐压强度

AC2kVrms/min

重量

约300克

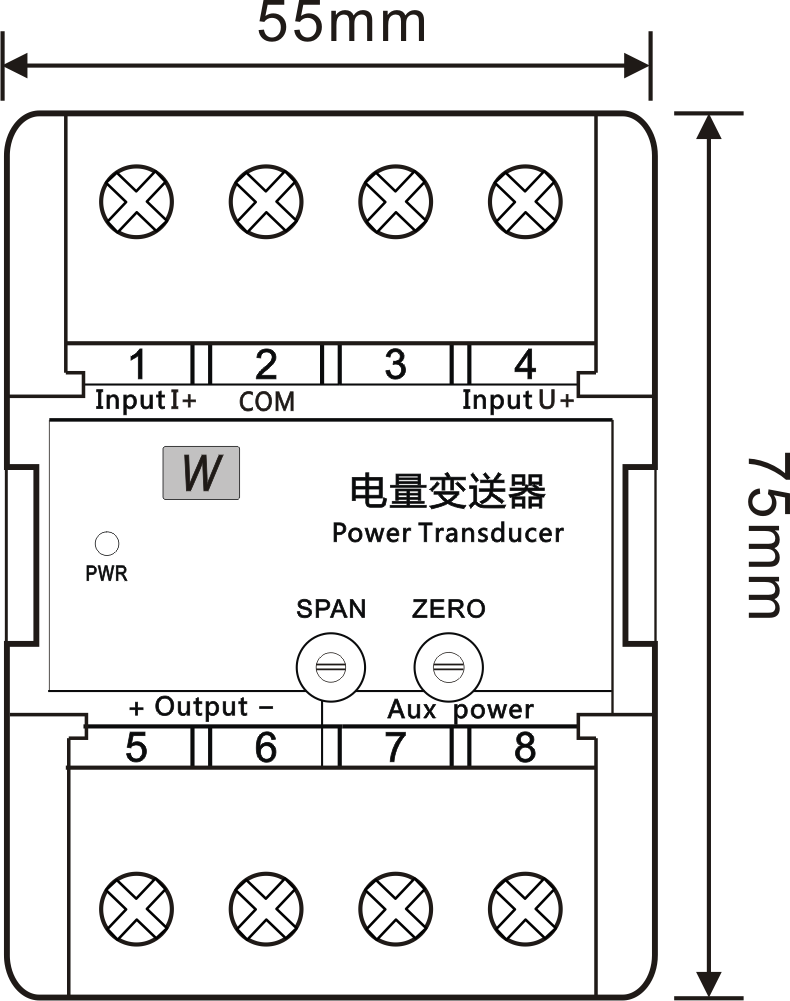

外形尺寸

55 (W) x 75 (H) x 120 (L) mm

安装方式

35mm标准导轨或固定在柜体上
