用途：测量单相二线有功功率，隔离变送输出模拟信号

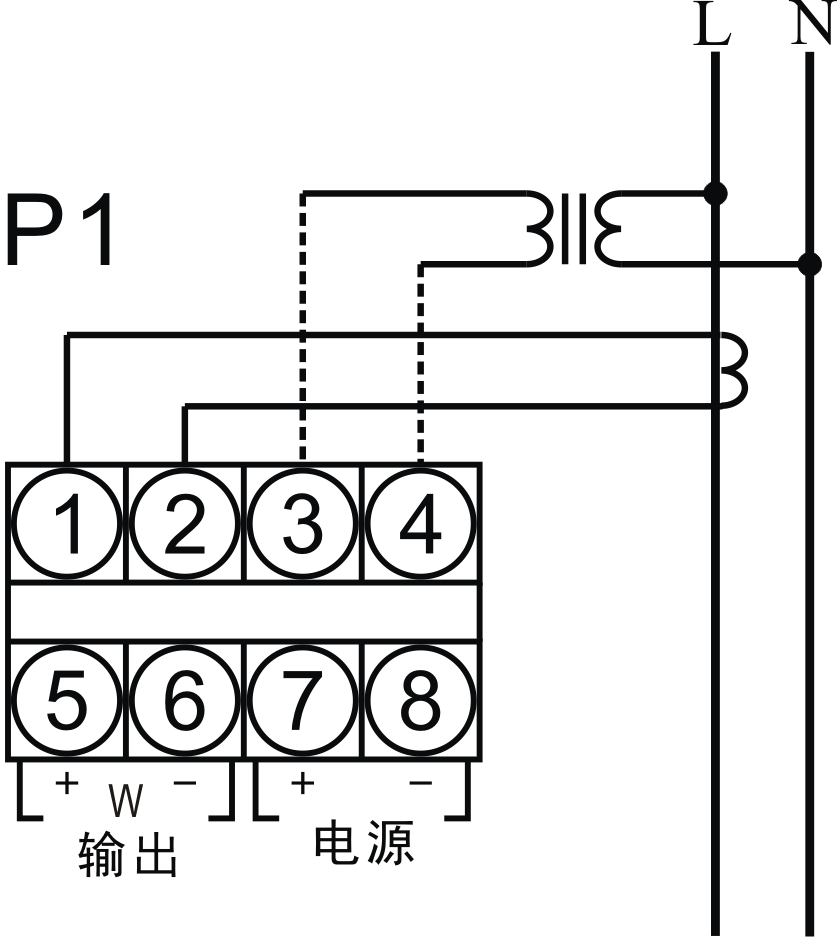

测量：单相二线

精度：0.2%、0.5%

输出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号

特点：真有效值采样（TRMS), 适合变频、畸变信号，直观显示测量值

精度等级

0.2%、0.5%

响应时间

≤500ms

输入负载

电压互感器PT：≤0.1VA

电流互感器CT:≤0.2VA

允许过载

电压×2倍标称值持续；电流×2倍标称值持续；电流×10倍标称值10s

输入

电压:100V,220V,400V

电流:1A, 5A,10A

输出电压

0~10Vdc,0~5Vdc(负载电阻=输入电压/10mAdc)

输出电流

0~20mAdc,4~20mAdc(负载电阻=10Vdc/输出电流)

输出波纹

≤0.5%RO峰峰值

外壳材料

ABS防火材料

隔离

输入/输出/电源/外壳

工作温湿度

0~50°℃/小于80%相对湿度（无冷凝状态）

储存温湿度

-20~70℃/小于70%相对湿度（无冷凝状态）

使用电源

AC/DC 80V~270V 可订制特殊规格(DC12V,24V,48V)

绝缘阻抗

DC500V时大于100MΩ

重量

约300克

耐压强度

AC2kVrms/min

外形尺寸

55 (W) x 75 (H) x 120 (L) mm

安装方式

35mm标准导轨、底座螺钉安装

电源消耗

DC约3W,AC约4VA
