●性能综述————————————————————————————————————
◆对化工、电镀和蓄电池充放电等与电化学技术相关的工业生产管理上所用直流电量的计量和显示。
◆仪表自带键盘，现场设定电流分配器的参数，直观显示系统安时累积值。
◆通过仪表键盘，随时查看现场电流运行值。
◆电流输入经过特殊处理，既可从正端接入，也可以从负端接入，满足的现场不同接线需求。
◆国际领先数字修正技术：现场不停电情况下随时进入数字修正状态，对布线等引起的测量误差作数字补偿。
◆通讯接口：RS485，标准MODBUS协议。
◆模拟量输出接口：DC4－20mA、DC0－5V等模拟量输出，模拟量输出与信号输入关系仪表键盘可设。
◆显示：5位LED或8位LED显示。
◆精度等级：0.5级。

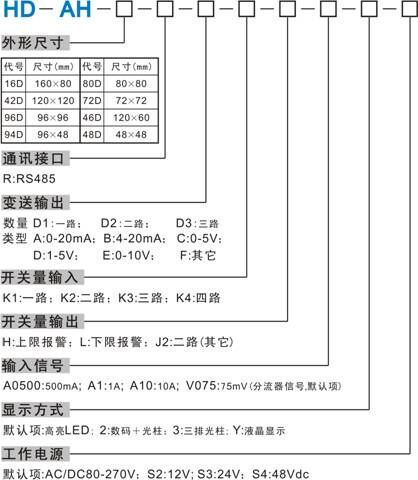

●规格选型—————————————————————————————————————
●技术指标——————————————————————————————————————
指 标 |
精度等级 | 0.2级、0.5级 |
输 入 | 标称信号 | DC1A、5A、10A、DC75mV等 |
过量程 | 持续：1.2倍，瞬时：10倍/5秒 |
开关量 | 无源接点，常规2路，可定制4路 |
显 示 | 自动量程 | 0-999999Ah，分辨率最高0.001Ah |
输 出 | 通 讯 | RS485串行接口，波特率1200-38400可设 |
变 送 | DC0-20mA、DC4-20mA、DC0-5V，DC1-5V，DC0-10V可选 |
报 警 | 常开无源接点，一路用于上限，一路用于下限，接点容量5A/250V |
电 源 | 工作电源 | 开关电源：AC、DC80-270V，线性电源：AC220V±5% 可定制电压等级DC12V，DC24V，DC48V等 |
功 耗 | ＜3VA |
绝缘强度 | AC2kV |
绝缘电阻 | ≥100MΩ |
平均无故障工作时间 | ＞50000h |
工作条件 | 环境温度：-10~55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m |

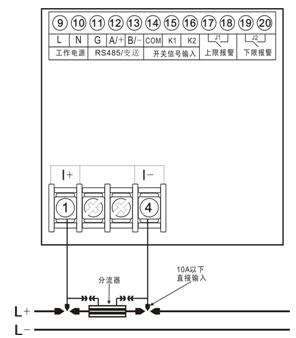

●接线与端子示意图———————————————————————————————————
●仪表订货选型实例—————————————————————————————————
品 名：安时智能表
型 号：HD-AH-72D-HI-V075
尺 寸：72×72
输 入：DC0～200A(75mV)
显 示：0～99999Ah
输 出：上限报警
电 源：AC220V
●详细资料请致电：13905247562 薛工
